洁净室粉尘在线监测方案
时间：2025-04-03
涉川
1. 方案介绍

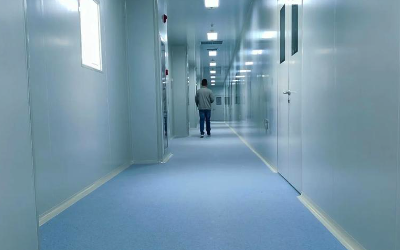

洁净室广泛应用于电子、半导体、医药、生物科技、食品加工等行业，对空气中的粉尘浓度有严格要求。粉尘颗粒物（PM）可能会影响产品质量、实验结果甚至生产安全。因此，建立高精度的粉尘在线监测系统，可实时监测洁净室内空气质量，确保环境满足相应的洁净度标准（如ISO 14644、GMP规范等）。
本方案采用激光粒子计数器（LPC）和光散射传感器等高精度检测设备，结合远程数据采集与云平台，实现洁净室粉尘浓度的在线监测、数据存储、趋势分析和超标预警。
2. 监测目标
-
实时监测洁净室空气中悬浮颗粒物的浓度及分布情况。
-
具备检测不同粒径的粉尘颗粒，如0.1μm、0.3μm、0.5μm、1μm、5μm等。
-
超标预警功能，当粉尘浓度超出洁净室标准（如ISO 14644-1、GMP）时，自动发送告警。
-
通过云平台或本地服务器对数据进行存储、分析和展示，支持远程访问。
-
结合温湿度等参数，分析粉尘浓度变化的可能原因，优化洁净室管理。
3. 需求分析
|
需求
|
具体要求
|
|---|---|
|
粒径范围
|
监测≥0.1μm、0.3μm、0.5μm、1μm、5μm等不同粒径颗粒物
|
|
精度要求
|
符合ISO 14644、GMP洁净室标准
|
|
数据存储
|
支持本地存储和云端存储，数据至少保存6个月
|
|
通信方式
|
支持4G/5G、Wi-Fi、Modbus、RS485等多种数据传输方式
|
|
环境适应性
|
适用于无尘车间、实验室等洁净环境，耐腐蚀、低噪音运行
|
|
报警方式
|
声光报警、短信/邮件通知、平台推送
|
4. 监测方法
洁净室粉尘在线监测主要采用以下两种方法：
-
激光粒子计数法（LPC）
-
工作原理：基于光散射原理，使用激光照射空气中的颗粒物，分析散射光的强度和角度，以确定颗粒物的数量和粒径。
-
适用场景：适用于高精度洁净室，能够测量0.1μm~10μm范围内的颗粒物。
-
特点：精度高、数据稳定，符合ISO 14644和GMP要求。
-
-
光散射法（OPC）
-
工作原理：利用光散射效应，通过检测粒子与光的相互作用，计算空气中颗粒物浓度。
-
适用场景：适用于对洁净度要求较低的场合，如电子车间、制药车间等。
-
特点：成本较低，适合连续监测大范围空气质量。
-
5. 应用原理
-
采样单元：通过空气采样泵，采集洁净室内部空气，并送入传感器进行分析。
-
数据处理：检测到的粉尘浓度数据经过信号处理，去除背景噪声，并转换为标准浓度单位（particles/m³或μg/m³）。
-
数据传输：数据可通过4G/5G、Wi-Fi、RS485/Modbus等方式传输至本地服务器或云平台。
-
远程监测：管理人员可通过PC端或手机APP远程访问数据，查看粉尘浓度变化趋势。
-
超标预警：当颗粒物浓度超出设定阈值时，系统自动触发声光报警、短信/邮件通知，并记录异常数据。
6. 功能特点
-
多粒径监测：可同时检测0.1μm、0.3μm、0.5μm、1μm、5μm等多种颗粒物浓度。
-
高精度检测：采用高精度激光粒子计数器，符合ISO 14644/GMP标准。
-
实时数据更新：秒级数据刷新，实时反映洁净室空气质量状况。
-
远程监测管理：支持4G/5G、Wi-Fi连接，远程访问数据，支持多终端查看。
-
智能预警系统：超标自动报警，短信/邮件通知相关人员，防止污染扩散。
-
环境参数监测：可选配温湿度、风速传感器，分析环境对粉尘变化的影响。
7. 硬件清单
|
设备名称
|
主要参数
|
备注
|
|---|---|---|
|
激光粒子计数器
|
0.1μm~10μm，多通道粒径检测
|
符合ISO 14644/GMP要求
|
|
光散射粉尘传感器
|
0.3μm~10μm，适用于低级别洁净室
|
适用于常规监测
|
|
空气采样泵
|
流量可调，0.1~1.0L/min
|
确保空气样本代表性
|
|
数据采集模块
|
支持RS485/Modbus、4G/5G
|
远程数据传输
|
|
环境监测模块（可选）
|
温湿度、风速监测
|
关联粉尘浓度分析
|
|
云监测平台
|
数据存储、分析、可视化
|
远程监测与管理
|
8. 方案实现
-
监测设备安装：在洁净室内布设多个采样点，安装激光粒子计数器，确保均匀覆盖。
-
数据采集：设备实时采集颗粒物数据，并通过无线/有线网络传输至服务器。
-
云平台分析：系统对数据进行统计分析，生成趋势图，并提供异常预警。
-
异常报警：当颗粒物浓度超标时，系统自动报警并记录数据，便于溯源分析。
9. 数据分析与预警
-
趋势分析：根据历史数据分析洁净室粉尘浓度的变化趋势，预测可能的污染源。
-
环境影响分析：结合温湿度、空气流速等参数，评估环境对粉尘浓度的影响。
-
污染溯源：当检测到异常污染时，系统提供可能的污染源分析，帮助采取纠正措施。
-
智能预警：设置不同级别的粉尘浓度报警阈值，实现分级预警和响应。
10. 方案优点
-
符合国际标准，满足ISO 14644、GMP等洁净室标准，保证检测结果可靠。
-
高精度监测，采用激光粒子计数技术，能检测超微细粉尘（0.1μm级）。
-
智能化管理，远程监控、数据分析、异常报警一体化，提高洁净室管理效率。
-
高扩展性，可集成温湿度、气流等传感器，实现环境综合监测。
