洁净室空气质量在线监测系统

时间：2025-04-03 涉川

1. 方案介绍

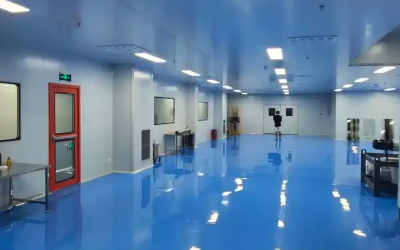

洁净室对空气质量有严格要求，主要监测颗粒物浓度（PM2.5、PM10）、挥发性有机物（TVOC）、二氧化碳（CO₂）、氧气（O₂）、温湿度、风速、风压等参数。本方案采用高精度传感器、物联网（IoT）技术、4G无线通讯、智能数据分析与预警机制，实现对洁净室空气质量的远程实时监测。

本系统适用于制药、电子制造、半导体、医疗、生物实验室、食品加工等行业的洁净室环境，有助于提升空气洁净度管理效率，确保产品质量，保障员工健康。

2. 监测目标

颗粒物（PM2.5/PM10）：检测空气中微尘浓度，保障洁净等级。
VOC（挥发性有机物）：监测空气中有机污染物，防止空气污染。
CO₂（二氧化碳）：保障空气流通，避免人员缺氧。
O₂（氧气浓度）：确保洁净室内氧气含量充足。
温湿度：保持恒定温湿度，符合洁净室要求。
风速/风压：保障洁净室通风系统稳定运行。

3. 需求分析

3.1 传统洁净室环境监测痛点

问题	影响
人工检测耗时耗力	无法实现连续监测，依赖人工巡检
数据滞后	传统监测设备无联网功能，数据更新不及时
缺乏实时预警	监测参数超标时无法第一时间获知
设备维护难	设备分布广，人工维护成本高

3.2 方案优势

4G无线通讯，无需布线，随时远程查看数据。
云端存储，数据自动上传，支持历史数据分析。
实时预警，数据超标时APP推送告警。
智能调节，联动空调、新风系统自动优化空气质量。

4. 监测方法

颗粒物监测：采用激光散射法传感器检测PM2.5/PM10浓度。
VOC检测：基于半导体气体传感器或光离子化检测（PID）技术。
CO₂/O₂监测：红外光学检测或电化学传感器。
温湿度检测：数字式温湿度传感器，确保精准测量。
风速/风压检测：采用皮托管或热式风速传感器。
4G数据传输：设备通过4G网络实时上传数据至云平台。

5. 应用原理

数据采集：各类传感器实时监测空气质量。
无线传输：监测数据通过4G网络发送至云平台。
智能分析：云平台对数据进行存储、分析、趋势预测。
报警机制：监测参数超标时，APP/短信推送警报。
联动控制：超标时，可自动启动空气净化设备或新风系统。

6. 功能特点

功能	说明
实时监测	24小时连续监测空气质量数据
远程访问	通过APP/PC端远程查看数据
4G无线通讯	无需布线，安装灵活
智能预警	数据超标时自动报警，支持短信/APP推送
历史数据存储	云端存储，可查询过去数据，支持数据导出
智能联动	可与空调、新风系统等联动，优化空气质量
多设备接入	支持多个监测点同步管理
低功耗设计	设备支持太阳能供电或低功耗电池供电

7. 硬件清单

设备名称	功能描述
PM2.5/PM10激光传感器	监测空气颗粒物浓度
VOC传感器	监测空气中的挥发性有机物
CO₂/O₂传感器	监测空气中二氧化碳和氧气浓度
温湿度传感器	监测洁净室温湿度
风速/风压传感器	监测空气流动情况
4G无线通信模块	数据上传至云平台
太阳能供电模块（可选）	适用于远程无人值守监测点

8. 硬件参数（示例）

传感器类型	量程	精度
PM2.5/PM10	0-1000μg/m³	±5%
VOC	0-10ppm	±3%
CO₂	0-5000ppm	±50ppm
O₂	0-25%	±0.1%
温度	-40~80°C	±0.3°C
湿度	0-100%RH	±2%RH
风速	0-30m/s	±0.1m/s

9. 方案实现

设备安装：传感器安装至洁净室各监测点。
4G联网：设备开机后，自动连接4G网络。
云端监测：数据实时上传至云平台，用户可远程查看。
智能预警：空气质量异常时，系统自动发出警报。
联动控制：超标时，触发空调/净化系统调节环境参数。

10. 数据分析

实时数据可视化：以曲线、图表方式直观展示空气质量数据。
历史数据存储：提供数据查询、导出，支持长期趋势分析。
智能预测：基于AI算法，预测未来空气质量变化趋势。

11. 预警决策

超标预警：PM2.5、VOC、CO₂等超标时，系统立即推送报警信息。
智能调控：可自动联动空气净化设备、新风系统。
异常报告：生成详细报告，辅助管理人员优化环境控制策略。

12. 方案优点

✅ 实时监测：24小时不间断监控，保障洁净室环境稳定。
✅ 4G无线传输：无需布线，安装便捷，适应多种环境。
✅ 远程访问：PC端、手机APP随时查看数据。
✅ 智能联动：可自动调节空调、新风系统，降低人工干预成本。
✅ 高精度监测：采用先进传感器，数据精准可靠。

13. 适用领域

电子制造、半导体行业
制药、生物实验室
食品加工、医疗器械生产
精密制造、航天工程
