方案背景
在水资源管理、农业灌溉、防洪排涝及水库调控等领域，水位的精准控制至关重要。传统闸门调节水位主要依靠人工操作，存在调节滞后、响应不及时、管理成本高等问题。
智能闸门系统结合水位监测传感器、电动闸门控制系统和4G远程通信技术，实现精准水位调节、自动开关控制和远程监测，大幅提升水资源管理效率，降低人工运维成本。
方案介绍
本方案采用智能闸门控制系统，通过水位传感器、电动执行机构、4G通信模块及智能控制终端，实现水位实时监测、自动调节和远程控制。
系统根据设定的水位阈值、降雨情况、流量需求等参数，自动调整闸门开度，确保水位稳定。同时，管理人员可通过PC端或手机APP远程监控水位状态，并手动调整闸门，提高管理效率。
监测目标
-
精准控制水位：智能调节闸门开度，保持水位稳定，防止水位过高或过低。
-
远程监测与控制：通过4G无线通信，实现云端监测、数据分析和闸门远程控制。
-
提高水资源利用效率：根据实时水文数据，动态优化水资源调度。
-
异常报警与预警：当水位异常（超标或过低）、设备故障或水流异常时，系统自动报警。
-
智能分析与优化：结合历史数据，优化闸门开度调节策略，提高调控效率。
需求分析
传统水位调节的挑战
-
人工调节不精确：人工开关闸门滞后，难以及时响应突发水位变化。
-
极端天气难应对：暴雨时易发生水位上涨过快，导致洪灾风险增加。
-
水资源利用率低：无法根据实时需求动态调节闸门，导致水资源浪费或不足。
-
管理成本高：大范围水系需要频繁巡检，人工运维成本高。
智能闸门系统的需求
-
远程监测水位与流量，减少人工巡检需求，提高管理效率。
-
自动调节闸门，实现精准水位控制，提高水资源调度能力。
-
智能报警与预警，防止水灾风险，提高安全性。
-
数据存储与分析，优化水资源管理，提高长期调控效益。
监测方法
-
水位监测：在水域安装水位传感器，实时监测水位变化。
-
流量监测：流量传感器监测闸门处水流变化，确保调节效果。
-
智能闸门控制：电动执行机构调节闸门开度，实现水位精准控制。
-
无线通信：4G通信模块上传水位数据，支持远程监控和控制。
-
智能分析与优化：系统结合天气预报、水文数据，优化闸门调节策略。
应用原理
-
数据采集：水位传感器实时采集水位信息，流量传感器监测水流状态。
-
智能计算：系统分析当前水位与设定值的偏差，判断是否需要调节闸门。
-
远程传输：4G模块将数据上传至云端，管理人员可通过PC或手机APP查看水位状态。
-
自动执行：当水位达到设定阈值，智能控制终端指令电动执行机构调整闸门开度。
-
预警处理：水位异常或闸门故障时，系统自动报警，并可联动应急方案（如强制开启或关闭闸门）。
功能特点
-
远程监测与控制：PC端、APP均可查看水位，并远程调节闸门开闭状态。
-
精准水位调节：系统根据实时水文数据，自动控制闸门开度，优化水位管理。
-
异常报警：当水位超出设定范围或闸门故障时，系统自动报警，并可触发应急操作。
-
数据存储与智能分析：记录水位变化趋势，优化调节策略，提高管理效率。
-
节省人工成本：减少人工巡检和干预，实现无人值守自动化管理。
硬件清单与参数
主要设备
-
智能电动闸门（自动调节水位）
-
水位传感器（监测水位变化）
-
流量传感器（检测闸门处水流状态）
-
4G无线通信模块（远程数据传输）
-
智能控制终端（数据采集、分析与管理）
硬件参数
|
设备名称
|
关键参数
|
功能
|
|---|---|---|
|
水位传感器
|
量程：0-10m，精度：±0.5%
|
实时监测水位
|
|
流量传感器
|
测量范围：0.1~500 m³/h，精度：±1%
|
监测闸门水流情况
|
|
电动闸门
|
口径：DN200~DN2000，工作压力：0-2.5MPa
|
远程智能控制水流
|
|
4G通信模块
|
传输速率：10 Mbps，支持TCP/IP协议
|
数据上传至云端，支持远程控制
|
|
控制终端
|
兼容多种传感器，支持智能分析
|
处理监测数据，实现自动化管理
|
方案实现
-
设备安装：
-
在水道关键位置安装水位传感器、流量传感器，实时监测水位与水流。
-
在闸门处安装电动执行机构，实现远程控制闸门开度。
-
连接4G通信模块，数据实时上传至云端。
-
-
系统配置：
-
设定水位调节策略、流量控制范围及异常报警阈值。
-
配置远程控制权限及自动调节逻辑。
-
-
智能监控与优化：
-
通过PC端或手机APP实时查看水位状况，并手动或自动调整闸门。
-
结合天气预报、水文历史数据，优化水位调节方案，提高水资源管理效率。
-
效益分析
经济效益
-
节约水资源：合理调控水位，提高水资源利用率，降低水浪费。
-
减少人工运维成本：自动化管理减少人工巡检和闸门操作成本。
社会效益
-
提升防洪能力：降低极端天气带来的水灾风险，提高城市防洪能力。
-
智能水资源调控：提升水库、河道、农业灌溉等场景的水资源管理水平。
生态效益
-
优化水循环管理：精准控制水位，提高生态环境的稳定性和可持续发展。
案例分享

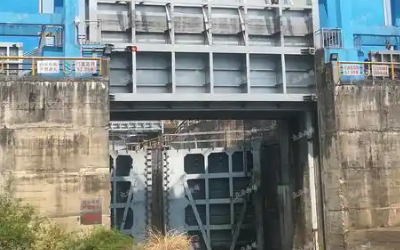

案例：某水库智能闸门控制系统
-
实施方案：采用智能水位监测+4G远程控制，实现精准调节水位。
-
成果：水资源调度效率提升30%，防洪能力提高，人工管理成本降低。
