雨水收集系统分流控制智能阀门应用
时间：2025-03-03
涉川
方案背景
随着城市化进程加快，雨水资源管理在海绵城市建设中起着关键作用。传统的雨水收集系统多采用单一储存方式，难以动态调节雨水流向，导致以下问题：
-
雨水溢流：暴雨天气导致蓄水池超负荷，无法及时分流。
-
水资源浪费：降雨量较小时，雨水未能充分利用，直接排入市政管网。
-
人工控制成本高：传统阀门依赖人工调节，响应速度慢，难以精准控制。
为解决这些问题，智能阀门分流控制系统可结合物联网技术，实现对雨水的智能化调度，提高水资源利用效率，缓解城市排水压力。
方案介绍
本方案基于智能电动阀门、雨水流量监测传感器、4G通信模块等设备，构建一套远程控制和自动化调节的雨水分流系统。系统可根据降雨量、蓄水池水位、市政管网压力等数据，自动控制雨水去向（蓄水、排放或回用），并支持远程监测和控制，优化雨水资源利用。
监测目标
-
智能分流雨水：根据降雨量、储水量、排水需求等因素，精准调控雨水去向。
-
远程监测与控制：通过4G通信，实现云端监测、数据分析和阀门远程调节。
-
防止雨水溢流：暴雨时智能切换排放模式，避免蓄水池超载溢流。
-
提高水资源利用率：根据需求调节雨水回用比例，如用于绿化、冷却、冲洗等。
-
异常报警与优化调度：监测雨水流量、水位异常情况，并智能优化分流策略。
需求分析
传统雨水管理的挑战
-
手动调节不及时：人工调节阀门存在滞后性，难以及时应对暴雨或干旱天气。
-
蓄水池容量有限：当连续降雨时，蓄水池容易满溢，导致水资源浪费或城市内涝风险。
-
无法动态调整水资源分配：不同区域对雨水利用需求不同，缺乏智能调控手段。
系统需求
-
远程智能控制雨水阀门，实现自动化雨水调度。
-
实时监测雨水流量、水位和管道压力，提升管理效率。
-
自动调节分流比例，提高水资源利用率，减少排水压力。
-
数据存储与分析，优化雨水管理策略，提高长期效益。
监测方法
-
流量监测：安装流量传感器，实时监测进入蓄水池的雨水流量。
-
水位监测：水位传感器监测蓄水池的水位状态，防止溢流或干涸。
-
智能阀门控制：自动调整阀门开度，控制雨水去向（蓄水、排放或回用）。
-
4G远程通信：通过4G无线模块上传数据至云端，实现远程监控和调节。
-
智能分析与决策：结合天气预报、历史数据和实时水文数据，优化雨水管理策略。
应用原理
-
数据采集：流量传感器、水位传感器等设备实时采集雨水流入量和蓄水池状态。
-
数据传输：4G通信模块将数据上传至云端，并同步至管理终端（APP/PC）。
-
智能决策：后台系统分析降雨量、蓄水池水位和排水管网压力，智能调整阀门状态。
-
执行控制：系统根据预设逻辑，自动控制阀门开闭，实现雨水精准分流。
-
异常处理：当雨水流量异常或蓄水池溢满时，系统自动报警，并执行应急处理措施。
功能特点
-
远程监测与控制：PC端、APP均可实时查看雨水流量、水位，并控制阀门开关。
-
智能分流调节：可根据蓄水池状态、市政管网负荷，自动调节雨水去向。
-
异常预警：水位过高、流量异常等情况自动报警，避免溢流或设备故障。
-
数据存储与优化分析：记录长期雨水收集数据，优化雨水管理策略。
-
节约水资源：合理利用雨水，减少自来水消耗，提高资源利用率。
硬件清单与参数
主要设备
-
智能电动阀门（控制雨水流向）
-
流量传感器（监测雨水流量）
-
水位传感器（检测蓄水池水位）
-
4G无线通信模块（远程数据传输）
-
控制终端（智能分析与管理）
硬件参数
|
设备名称
|
关键参数
|
功能
|
|---|---|---|
|
流量传感器
|
测量范围：0.1~500 m³/h，精度：±1%
|
监测雨水流量
|
|
水位传感器
|
量程：0-10m，精度：±0.5%
|
实时监测蓄水池水位
|
|
电动阀门
|
口径：DN50~DN300，工作压力：0-1.6MPa
|
远程控制雨水流向
|
|
4G通信模块
|
传输速率：10 Mbps，支持TCP/IP协议
|
数据上传至云端，支持远程控制
|
|
控制终端
|
兼容多种传感器，支持智能分析
|
处理监测数据，实现智能管理
|
方案实现
-
设备安装：
-
在雨水收集系统关键节点安装流量、水位传感器。
-
在分流口安装智能电动阀门，实现远程控制。
-
连接4G通信模块，将数据实时上传至云端。
-
-
系统配置：
-
设定正常水位范围、流量阈值、分流策略等参数。
-
配置远程控制权限及异常报警通知。
-
-
智能监控与优化：
-
通过PC端或手机APP实时查看雨水收集状态，并手动或自动调整阀门。
-
结合天气预报和历史数据，优化雨水管理，提高利用率。
-
效益分析
经济效益
-
提高水资源利用率，降低自来水使用成本，提高雨水利用效率。
-
减少人工运维成本，远程控制与智能管理，减少人工巡检需求。
社会效益
-
提高城市防洪能力，优化雨水排放策略，减少城市内涝风险。
-
提升智能管理水平，适用于海绵城市建设，提高城市可持续发展能力。
生态效益
-
减少雨水浪费，提高水资源循环利用率，降低生态负担。
案例分享

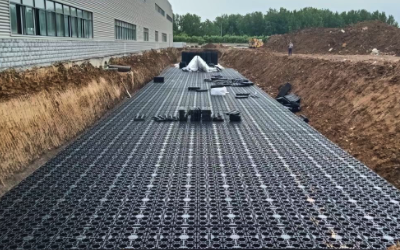

案例：某智慧园区雨水管理系统
-
实施方案：在园区雨水收集系统中安装智能阀门和监测系统，实现雨水智能分流。
