管廊积水在线监测方案
时间：2025-02-05
涉川

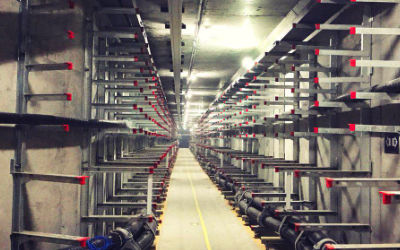

随着城市化进程的加速，城市管廊作为关键的基础设施承担着电力、电信、供水、排水等重要功能，管廊内积水问题已经成为一个隐性而严重的风险。一旦积水无法及时排除，不仅会影响管廊内设备的安全运行，还可能对电力设备、通信系统和供水系统造成破坏，甚至引发设备故障、短路或火灾等重大事故。因此，建立管廊积水的在线监测系统，能够在早期发现并解决积水问题，保障城市基础设施的安全运行。
本方案通过实时监控管廊内的积水状况，结合先进的传感技术、智能数据传输系统和云端数据处理平台，构建出一个高效、智能、精准的管廊积水监测系统。
监测目标
-
精准监测积水状况：实时检测管廊内部积水深度，确保第一时间掌握积水变化。
-
自动化预警机制：根据设定的水位阈值，自动触发报警，避免积水对设施造成影响。
-
长期数据积累与分析：系统积累历史数据，并进行数据分析，识别潜在问题，为管廊维护与设计优化提供数据支持。
需求分析
|
需求类别
|
具体需求
|
|---|---|
|
积水监测范围
|
0～1500mm（根据不同管廊区域的高度差异可调整测量范围）
|
|
测量精度
|
±2mm，确保积水高度数据的高准确性
|
|
数据实时性
|
每分钟采样一次，及时反馈水位变化情况
|
|
数据传输方式
|
支持4G、LoRa、NB-IoT等无线通信方式，确保远程数据传输无缝连接
|
|
报警与响应
|
当积水达到设定阈值时，自动触发多维度报警，支持APP、短信、邮箱等方式提醒
|
|
设备适应性
|
防水、防尘、防腐蚀，适应复杂的管廊环境，并确保设备的长期稳定运行
|
监测方法
-
超声波传感技术
-
工作原理：通过发射超声波信号并测量回波时间，计算水面到传感器的距离，从而得到积水的高度。
-
优势：非接触式测量，免维护，适用于长时间稳定运行的环境。
-
-
压力传感技术
-
工作原理：利用水位增加引起的水压变化，检测水柱对传感器的压力变化，从而判断积水深度。
-
优势：适应性强，能在高温、高湿、恶劣环境下工作，且具有较强的抗干扰能力。
-
-
电容式传感技术
-
工作原理：利用电容变化原理，测量水位的变化。水位的高低直接影响传感器电容的值，进而计算积水深度。
-
优势：高精度，尤其适合测量低水位的变化。
-
应用原理
-
积水监测
-
传感器（如超声波、压力或电容式）实时检测管廊内的积水深度。
-
每个传感器独立工作，采集到的水位信息通过数据采集终端传输至云端平台进行处理与存储。
-
-
数据实时传输与显示
-
采用4G、LoRa或NB-IoT等无线通信技术，确保数据在无线网络环境中能够稳定传输至云端平台。
-
云平台提供实时数据展示和报警系统，同时支持数据可视化展示与历史数据查询。
-
-
智能预警机制
-
云平台根据设定的水位阈值自动触发报警，一旦积水达到预设的警戒线，系统将即时发出预警信号，并通过多种方式（APP推送、短信、邮箱等）通知相关管理人员。
-
预警等级可自定义，根据水位变化的严重程度分为不同的报警级别（如轻度警告、严重警告等）。
-
-
数据存储与分析
-
系统自动记录历史积水数据，定期对数据进行趋势分析，帮助用户了解积水的变化趋势，预测可能出现的风险，并为管廊维护提供数据支持。
-
功能特点
-
高精度水位监测：多种传感器组合，确保积水数据的高准确度与可靠性。
-
无线传输与远程管理：通过4G、LoRa等无线传输技术，实现远程实时监控，管理人员可随时查看管廊积水情况。
-
智能预警与报警机制：系统支持设置自定义水位阈值，超标时自动触发报警并推送多种报警方式，确保及时响应。
-
长期数据存储与分析：云平台提供历史数据查询和积水趋势分析，帮助用户优化排水系统和管廊设计。
-
环境适应性：设备设计符合IP65防护标准，抗水、抗尘、抗腐蚀，能够在恶劣的管廊环境中长期稳定运行。
硬件清单
|
设备名称
|
功能
|
|---|---|
|
积水传感器
|
通过超声波、压力或电容式技术测量积水深度
|
|
数据采集终端
|
收集传感器数据，进行初步处理，并上传至云端平台
|
|
无线数据传输模块
|
通过4G、LoRa、NB-IoT等方式将数据实时传输至云平台
|
|
电池/电源系统
|
提供稳定的电源，支持太阳能或外部电源供电
|
|
云端监控平台
|
数据存储、实时展示、分析、预警管理、报警通知功能
|
|
防水外壳
|
防水、防尘、防腐蚀设计，确保设备的长期稳定运行
|
硬件参数
|
参数名称
|
规格/范围
|
说明
|
|---|---|---|
|
积水测量范围
|
0～1500mm
|
覆盖管廊内可能的积水深度范围
|
|
测量精度
|
±2mm
|
确保高精度积水监测
|
|
响应时间
|
≤5秒
|
快速响应，确保及时报警
|
|
数据传输方式
|
4G、LoRa、NB-IoT
|
支持多种通信方式，确保远程传输
|
|
防护等级
|
IP65以上
|
防水、防尘、防腐蚀
|
|
工作温度范围
|
-40℃～+85℃
|
适应管廊内部环境
|
|
电池寿命
|
≥3年
|
长期稳定运行，减少电池更换频率
|
方案实现
-
设备安装
-
在管廊关键区域（如低洼地带、管道接口等）安装多个传感器，确保全方位监测积水情况。
-
传感器与数据采集终端集成，避免外部环境的干扰，增强系统的稳定性。
-
-
数据采集与传输
-
传感器采集积水深度数据，通过数据采集终端进行处理和预处理，最终通过无线模块将数据传输至云平台。
-
系统每分钟采样并上传数据，保证实时性和可靠性。
-
-
智能预警与报警机制
-
云平台根据设定的水位阈值自动触发预警，并通过短信、APP推送等多渠道通知管理人员。
-
管理人员可通过云平台查看实时数据，判断积水风险的严重程度，并及时进行处理。
-
-
数据分析与趋势预测
-
云平台提供历史积水数据的分析报告，帮助用户识别积水规律与趋势，为管廊的维护与改造提供数据支持。
-
