城市管廊可燃气体甲烷监测

时间：2025-02-05 涉川

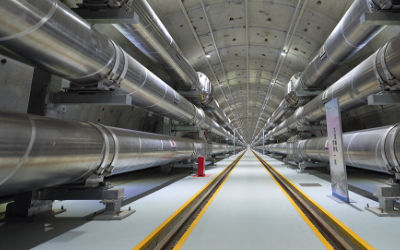

城市管廊通常用于容纳电力、通信、供水、供气等各种管线，其内部环境复杂，气体泄漏风险较高。甲烷作为一种无色、无味、可燃的气体，若泄漏至管廊内部，可能会引发火灾或爆炸事故。因此，建立一个实时监测系统，对管廊内部的甲烷浓度进行实时监测，能够有效预防灾害，确保城市基础设施的安全运行。

本方案通过安装高精度甲烷气体传感器、数据采集与传输设备、智能监控系统等，结合云平台技术，实现对城市管廊中甲烷气体浓度的全天候监控、实时预警与历史数据分析。

监测目标

实时监控甲烷气体浓度：对城市管廊内部甲烷浓度进行实时监测，确保其浓度保持在安全范围内。
预警与安全防护：一旦甲烷气体浓度超标，系统自动触发报警，及时采取措施避免事故发生。
数据存储与分析：实时存储和分析监测数据，提供历史数据的查询与趋势分析，辅助安全管理决策。

需求分析

需求类别	具体需求
甲烷浓度测量范围	0-100% LEL（下限爆炸极限浓度），确保全面监控甲烷泄漏风险
测量精度	±0.1% LEL，确保高精度的气体浓度监测
实时性要求	每分钟采样并上传数据，确保快速响应
数据传输方式	支持4G、LoRa、NB-IoT等无线传输方式，确保数据实时传输至监控平台
报警机制	当甲烷浓度超标时自动触发报警，支持短信、APP等多种报警方式
设备适应性	防爆、防水、防尘、防腐蚀，适应管廊内复杂环境

监测方法

甲烷传感技术
- 采用电化学传感器、红外传感器或半导体传感器技术，实时监测甲烷气体浓度。
- 甲烷传感器工作原理基于甲烷气体与特定传感元件的反应（例如光学吸收或电化学变化），从而测定浓度。
无线数据传输
- 传感器通过4G、LoRa或NB-IoT无线通信模块将数据实时传输至云端监控平台，确保远程监控与数据共享。
分布式监测
- 在城市管廊内不同位置安装多个传感器，确保不同管道和区域的甲烷浓度都能被及时监测。
智能预警系统
- 设置阈值，当甲烷浓度超标时，系统自动触发预警，并通过短信、APP推送等多种方式通知管理人员。

应用原理

甲烷浓度测量
- 甲烷传感器将甲烷气体浓度转化为电信号，定期读取传感器数据，监控管廊内部的甲烷浓度变化。
数据采集与传输
- 传感器采集到的甲烷浓度数据通过数据采集模块汇总，并通过无线通信模块（如4G、LoRa、NB-IoT）上传至云端平台。
数据分析与展示
- 云平台实时处理和存储数据，通过图表、曲线等方式展示甲烷浓度的变化趋势，辅助用户进行决策分析。
预警与响应
- 当监测到的甲烷浓度超过设定的安全阈值时，系统会自动触发报警，相关人员会通过短信、APP等接收到警报信息，便于快速响应处理。

功能特点

高精度监测：采用高精度甲烷传感器，确保对甲烷气体浓度的精准监测。
实时数据传输：支持4G、LoRa、NB-IoT等无线通信方式，确保数据的实时传输，便于远程管理。
智能预警：当甲烷浓度超过设定阈值时，系统自动发出预警，减少人为疏漏。
分布式监测：多点布设传感器，全面监控管廊各个位置的气体浓度。
环境适应性强：设备具备防爆、防水、防尘、防腐蚀等功能，适应城市管廊复杂环境。
远程管理与监控：支持PC端和移动设备随时查看数据、设置阈值、分析历史记录等操作。

硬件清单

设备名称	功能
甲烷气体传感器	实时监测管廊内甲烷气体浓度
数据采集终端	收集并处理来自多个传感器的数据
无线数据传输模块	通过4G、LoRa、NB-IoT等方式将数据上传至云端平台
电池/电源系统	提供稳定的电源，支持太阳能或外部电源供电
云端监控平台	实时接收数据，进行数据存储、展示、分析与报警
防爆外壳	保护设备免受外界环境影响，确保安全

硬件参数

参数名称	规格/范围	说明
甲烷浓度测量范围	0-100% LEL	覆盖城市管廊内可能的甲烷浓度范围
测量精度	±0.1% LEL	高精度甲烷浓度监测
响应时间	≤30秒	快速响应，确保及时报警
数据传输方式	4G、LoRa、NB-IoT	支持多种通信方式，确保远程传输
防护等级	IP65以上	防水、防尘、防腐蚀
工作温度范围	-40℃～+85℃	适应城市管廊内部环境
电池寿命	≥3年	长期稳定运行，无需频繁更换电池

方案实现

设备安装
- 根据管廊的布局和管道分布，选择合适位置安装甲烷传感器，确保覆盖所有重要区域。
- 传感器安装时应考虑防爆、防水、防腐蚀等环境要求，确保设备长时间稳定运行。
数据采集与传输
- 传感器将采集到的甲烷浓度数据通过数据采集终端处理后，采用4G、LoRa或NB-IoT无线模块传输到云平台。
- 在云平台上实时更新数据，提供可视化展示与分析。
预警与响应
- 云平台设置甲烷浓度的报警阈值，实时监控管廊内气体浓度，一旦超标，系统自动触发报警并通知管理人员。
- 支持短信、APP推送等报警方式，确保工作人员能够及时响应。
历史数据分析
- 云平台提供历史数据查询与趋势分析功能，帮助管理人员了解甲烷气体浓度的变化情况，进行风险评估与后续决策。

数据分析

实时监测：提供实时甲烷浓度数据，帮助用户及时识别潜在的安全风险。
趋势分析：对历史数据进行趋势分析，预测未来可能的风险，提前采取措施。
多点监测与对比分析：对管廊内不同位置的甲烷浓度进行对比，全面了解气体分布情况。

预警决策

阈值设定：根据管廊的安全要求和气体积聚情况设定甲烷浓度的报警阈值。
报警分级：不同浓度区间设置不同级别的预警，确保在不同风险情况下及时响应。
决策支持：平台根据监测数据和分析结果，为管理人员提供安全评估报告和应急响应建议。

方案优点

高精度与高灵敏度：确保甲烷气体浓度的准确监测与及时响应。
实时性强：数据实时传输，确保快速发现气体泄漏。
智能报警：甲烷浓度超标时自动触发报警，减少人工疏忽。
分布式监控：通过多个传感器，全面监控管廊内部各个区域。
防爆防腐设计：适应恶劣环境，提高设备可靠性。
远程管理与控制：通过云平台进行数据查看、管理与设置，提升工作效率。

应用领域

城市管廊：城市地下管廊中甲烷气体的实时监测与安全防护。
废气处理系统：工业废气管道、废水处理系统等场所甲烷浓度监测。
天然气管道：天然气输送管道的泄漏检测与甲烷浓度监测。

效益分析

效益类别	具体表现
安全效益	提前发现甲烷泄漏，降低火灾或爆炸事故的风险。
经济效益	避免由于气体泄漏引发的事故损失，降低维修成本。
环境效益	防止甲烷气体对城市环境的污染，提升环境安全。
管理效益	提高管廊安全管理效率，减少人工巡查成本。

案例分享

案例1：城市管廊甲烷监控应用
- 某城市通过安装甲烷气体监测系统，成功防止了由于管廊内甲烷气体积聚导致的爆炸事故，提高了管廊安全性。
案例2：废气处理系统甲烷浓度监测
- 一家废气处理企业采用了甲烷监测系统，实时监控废气管道内的甲烷浓度，避免了气体泄漏造成的环境污染和安全隐患。
