土壤孔隙监测在线监测
时间：2025-04-26
涉川
一、方案介绍
该方案通过土壤体积含水率、土壤容重、湿度和温度等指标的长期动态监测，结合算法模型反推土壤孔隙率，实现在线、长期、稳定的土壤孔隙状况监测，辅助分析土壤结构变化、耕作影响、渗透能力及生态修复效果等。
该方案通过土壤体积含水率、土壤容重、湿度和温度等指标的长期动态监测，结合算法模型反推土壤孔隙率，实现在线、长期、稳定的土壤孔隙状况监测，辅助分析土壤结构变化、耕作影响、渗透能力及生态修复效果等。
二、监测目标
-
实时监测土壤孔隙率动态变化
-
分析不同土层孔隙结构分布与通气状况
-
评估耕作、灌溉、覆膜、压实等人为活动影响
-
辅助水土保持、生态恢复、农艺措施优化决策
三、需求分析
-
实现多层土壤动态监测（0-100cm）
-
要求传感器具备防水、防腐蚀、长寿命特点
-
支持远程数据传输与平台接入
-
数据处理需具备高频率采样和误差修正能力
四、监测方法
-
利用容重传感器测定土壤干密度
-
结合体积含水率传感器，计算孔隙率（P=1-ρ/ρs）
-
多层布设传感器形成剖面监测
-
数据远程上传至云平台，结合模型进行动态分析
五、应用原理
土壤孔隙率与体积含水率、干密度密切相关，通过现场采集原始数据后，结合标准土壤颗粒密度进行计算，可得到土壤总孔隙率和部分有效孔隙变化趋势。利用这一原理，系统能实现不同深度、不同时间段土壤孔隙率的定量分析。
土壤孔隙率与体积含水率、干密度密切相关，通过现场采集原始数据后，结合标准土壤颗粒密度进行计算，可得到土壤总孔隙率和部分有效孔隙变化趋势。利用这一原理，系统能实现不同深度、不同时间段土壤孔隙率的定量分析。
六、功能特点
-
多层动态监测土壤孔隙变化
-
实时上传，远程平台查看
-
可视化展示剖面孔隙率变化曲线
-
支持异常数据预警与数据导出
-
可结合降雨、蒸发、温度等因子综合分析
-
模块化部署，适应不同土壤类型与监测目的
七、硬件清单
-
土壤体积含水率传感器
-
土壤容重/密度传感器
-
土壤温度与湿度传感器
-
数据采集终端与控制器
-
通信模块（4G/NB-IoT/Lora）
-
独立供电系统（太阳能+电池）
-
安装支架及防护壳体
八、硬件参数（量程、精度）
-
含水率传感器：0~100% VWC，精度±2%
-
土壤容重测量范围：0.8~2.0 g/cm³，精度±0.05 g/cm³
-
温度传感器：-40~+85℃，精度±0.5℃
-
湿度传感器：0~100%RH，精度±3%
-
通信延迟：<30秒，数据采集频率可设（1分钟~1小时）
九、方案实现
-

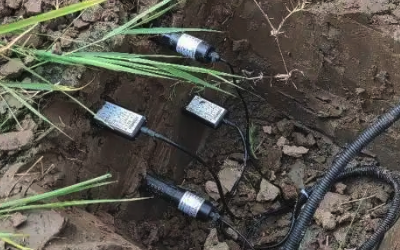

在目标区域钻孔布设多层传感器（如10cm、30cm、60cm、90cm）
-
通过采集终端实时收集传感器数据
-
控制器处理原始数据并通过通信模块传输至平台
-
平台计算孔隙率变化，并以图表、曲线、告警等方式展示
-
可远程下载数据或进行模型拟合分析
十、数据分析
-
土壤总孔隙率变化曲线
-
有效孔隙变化趋势分析
-
土壤压实事件识别与评估
-
土壤孔隙结构响应降雨、灌溉或耕作的数据对比分析
十一、预警决策
-
孔隙率骤降提示潜在压实风险
-
高含水低孔隙状态警示渗透性不足
-
支持设置阈值触发短信/平台报警，辅助灌溉或耕作决策
十二、方案优点
-
实现非扰动条件下的孔隙动态监测
-
数据自动采集与上传，降低人工成本
-
模块化系统，适应多样地质和作物条件
-
数据可与作物生长、气象系统联动分析
十三、应用领域
-
农业土壤改良与耕作评估
-
林地与草地生态恢复项目
-
矿山复垦与土地整治工程
-
科研项目中的土壤物理特性研究
十四、效益分析
-
精准掌握土壤结构与水气通透性变化，优化耕作方案
-
监测压实与结构恶化，有效指导农田管理
-
为土地评价与生态工程提供科学数据支撑
-
提高土地利用效率，减少水分浪费与次生盐碱风险
十五、国标规范
-
GB/T 50123 土工试验方法标准
-
GB/T 32719 土壤水分测定方法
-
NY/T 1121.4 土壤基本理化性状分析方法 第4部分：容重与孔隙度测定
-
HJ/T 166 土壤环境监测技术规范
十六、参考文献
-
《土壤物理性状测定与应用》
-
《农业土壤孔隙结构与作物生长关系研究》
-
《现代土壤环境监测技术与装备》
十七、案例分享
某省农科院在盐碱耕地改良项目中布设土壤孔隙在线监测系统，对比分析不同改良技术处理区的土壤结构变化，监测显示经过两季改良后有效孔隙提高18%，土壤透水能力改善明显，数据成果被用于改良区域划分与后续作物选型指导。
某省农科院在盐碱耕地改良项目中布设土壤孔隙在线监测系统，对比分析不同改良技术处理区的土壤结构变化，监测显示经过两季改良后有效孔隙提高18%，土壤透水能力改善明显，数据成果被用于改良区域划分与后续作物选型指导。
