工业粉尘在线监测系统
时间：2025-02-26
涉川
一、方案概述

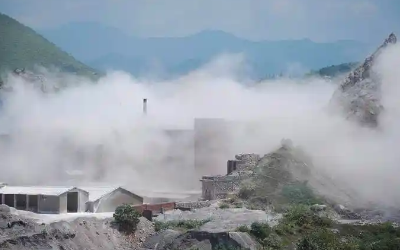

工业粉尘污染对环境和人体健康有严重影响，尤其是在水泥、矿业、冶炼、化工、建材、纺织等行业，需实时监测粉尘浓度，确保符合环保法规。本方案采用高精度激光散射或β射线法粉尘传感器，结合4G无线通信，实现全天候工业粉尘在线监测，保障环境安全和职业健康。
该系统适用于：
-
工业园区（钢铁、化工、建材、制药、电子）
-
矿山开采（露天矿、煤矿、隧道工程）
-
水泥厂、搅拌站、粉体车间
-
码头、物流园区、仓储中心
-
城市道路、施工工地、隧道工程
二、系统架构
1. 数据采集层
-
粉尘浓度传感器：采用激光散射/β射线技术，监测PM2.5、PM10、TSP等颗粒物浓度。
-
环境传感器（可选）：监测温湿度、风速风向、气压等环境参数，分析粉尘扩散趋势。
2. 数据传输层
-
4G无线通信：实时将监测数据上传至云平台。
-
LoRa/NB-IoT（可选）：适用于低功耗、广覆盖的监测点。
-
有线以太网（可选）：适用于工业园区、固定工厂。
3. 数据处理与控制层
-
云端数据分析平台：接收粉尘数据，分析趋势，提供超标报警。
-
本地数据存储与显示：工业触摸屏或LED屏，直观展示粉尘浓度变化。
-
智能预警系统：超标时触发声光报警，并远程推送警报信息。
4. 信息发布层
-
LED显示屏：显示实时粉尘浓度、环保限值、报警信息。
-
短信/APP推送：向管理人员发送超标警报和数据报表。
三、硬件方案
|
设备名称
|
功能描述
|
技术参数
|
|---|---|---|
|
激光散射粉尘传感器
|
监测PM2.5、PM10
|
测量范围：0-1000μg/m³，精度：±10%
|
|
β射线粉尘监测仪（可选）
|
监测TSP、PM10、PM2.5
|
分辨率：1μg/m³，误差≤±5%
|
|
4G数据采集终端
|
远程数据传输
|
IP65防护，支持远程调试
|
|
环境传感器（可选）
|
温湿度、风速风向监测
|
温度误差≤±0.5℃，湿度误差≤±3%RH
|
|
LED显示屏
|
实时显示粉尘浓度
|
室外防水高亮屏，支持远程控制
|
|
太阳能供电系统（可选）
|
适用于无电地区
|
续航≥7天，防水设计
|
|
声光报警器
|
超标自动报警
|
声音>100dB，LED高亮警示
|
四、系统部署与安装实施
-
监测点布设
-
重点区域：厂区排放口、车间、料仓、输送带、矿区运输道路、建筑工地等。
-
传感器安装高度：一般2~4m，避免人为干扰和设备遮挡。
-
供电方式：市电优先，偏远地区可选太阳能供电。
-
-
系统运行流程
-
① 传感器实时采集粉尘浓度数据。
-
② 4G模块将数据上传至云端平台。
-
③ 平台分析数据，判断是否超标。
-
④ LED屏显示实时浓度值，超标时触发报警。
-
⑤ 远程管理端可调取数据、生成报表，并进行环保合规性评估。
-
五、系统功能特点
-
全天候在线监测：7×24小时实时监测，保障工业环境安全。
-
4G远程传输：支持实时数据上传，管理端可随时查看监测情况。
-
多参数综合分析：可选环境监测模块，评估粉尘扩散趋势。
-
智能超标预警：粉尘超标时自动触发声光报警，并推送短信通知。
-
远程管理支持：数据云存储，支持历史数据查询和分析。
-
防尘防水设计：设备具备IP65及以上防护等级，适应恶劣工况。
-
低功耗运行：支持太阳能供电，适用于无电区域部署。
六、应用场景
-
工业生产：钢铁厂、水泥厂、化工厂等区域粉尘监测。
-
矿山开采：煤矿、金属矿、露天采矿场等。
-
建筑施工：搅拌站、工地、道路扬尘监测。
-
物流运输：粉尘易扩散的码头、仓库、堆场、输送带等。
-
城市环保监测：城市道路、环保局空气质量监测站。
