一、方案介绍

    大桥标准化在线监测方案是一种利用传感器、数据采集和处理系统对大桥结构状态进行实时监测的系统。该方案旨在通过监测桥梁的应力、位移、倾斜、振动、风速、温湿度等参数，获取桥梁在运行状态下的结构变化和健康状况，及时发现潜在隐患。系统具有数据分析和预警功能，以确保桥梁的安全稳定，延长桥梁使用寿命，适用于公路桥、铁路桥和大型跨海桥梁。

二、监测目标

1. 结构安全性：实时监测桥梁的应力、变形、裂缝扩展等，确保桥梁结构在正常状态下运行。
2. 环境因素：风速、温湿度和振动等环境因素对桥梁的影响。
3. 动态响应：桥梁在荷载和交通振动下的响应，包括加速度、倾角变化等。
4. 寿命评估：通过长时间数据积累和分析，评估桥梁的剩余寿命。

三、需求分析

• 安全需求：确保桥梁在恶劣天气或重载交通下的安全，及时识别潜在危险。
• 智能化监控：减少人工巡检成本，增强巡检频率，实现全天候监控。
• 数据管理：采集桥梁长期运营数据，为桥梁健康评估和维修策略提供依据。
• 预警与报警：在桥梁关键指标超限时，系统自动报警提醒。

四、监测方法

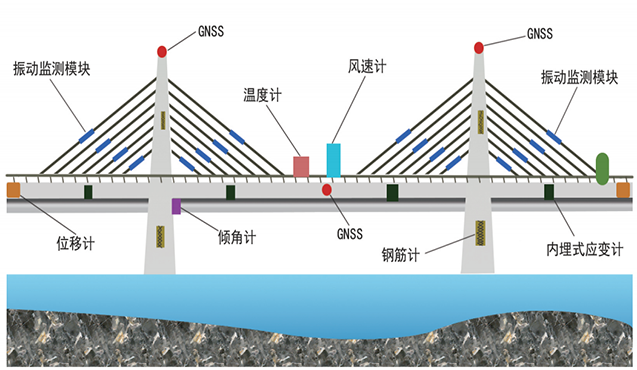

1. 结构传感器：布置应力、位移、裂缝、加速度等传感器，监测桥梁结构变化。
2. 环境传感器：安装风速、温湿度等传感器，监控外部环境对桥梁的影响。
3. 数据采集与处理模块：通过数据采集器定时收集和处理传感器数据。
4. 云平台数据管理：实时上传和存储数据，支持远程监控和数据分析。

五、应用原理

• 系统通过布设在桥梁关键位置的传感器采集各项结构和环境参数。
• 传感器采集的数据传输至数据处理模块，经过分析后可转化为可视化的结构健康状况。
• 监测平台设定报警阈值，当某项监测值超出安全范围时，系统会自动报警并向管理人员发送预警信息。

六、功能特点

1. 实时监测：24小时不间断采集桥梁状态数据。
2. 多参数监控：应力、变形、裂缝、温湿度、风速、加速度等综合监控。
3. 自动预警：超限值自动触发报警，预防事故发生。
4. 远程监控：数据上传至云平台，管理者可通过手机或电脑实时查看。
5. 数据分析：对历史数据进行分析，帮助评估桥梁的长期健康状态。

七、硬件清单

1. 应力传感器：检测桥梁构件的受力情况。
2. 裂缝传感器：监测裂缝宽度变化。
3. 位移传感器：监测桥梁结构的相对位移。
4. 加速度传感器：监测桥梁的振动情况。
5. 温湿度传感器：监测桥面及周围环境的温湿度。
6. 风速传感器：监测桥面风速，评估风载影响。
7. 数据采集模块：汇总并传输传感器数据至中央处理系统。

八、硬件参数

• 应力传感器：量程根据桥梁需求定制，精度±0.1%。
• 位移传感器：量程0~100 mm，精度±0.05%。
• 加速度传感器：频率范围0~50Hz，精度0.05g。
• 风速传感器：范围0~60m/s，精度±0.1m/s。
• 数据采集模块：支持无线通信模块（4G、LoRa等），带大容量数据存储。

九、方案实现

1. 根据桥梁的结构设计，选择关键位置布设传感器，如桥墩、主梁和支座等位置。
2. 各传感器数据汇集至数据采集模块，处理后传输至监测平台。
3. 平台根据设定的安全阈值判断数据是否异常，超限时自动报警。
4. 所有数据实时上传至云平台，管理者可通过远程设备查看桥梁状况。

十、数据分析

1. 应力分析：通过长期应力数据，分析桥梁承载能力变化，识别高应力区域。
2. 裂缝监测：监控裂缝扩展情况，判断桥梁老化和损伤程度。
3. 位移变化趋势：分析桥梁各构件的相对位移，判断结构稳定性。
4. 环境影响：分析温湿度、风速对桥梁应力和变形的影响，为桥梁设计优化提供数据支持。

十一、预警决策

1. 应力超限报警：当某一位置应力超限，系统自动报警，提示加固处理。
2. 裂缝扩展报警：实时监控裂缝宽度，当宽度超过阈值自动报警。
3. 环境预警：大风和极端天气预警，提醒采取应急保护措施。

十二、方案优点

1. 全天候监控：自动化24小时监控桥梁运行状态，覆盖全周期安全需求。
2. 降低运维成本：在线监测减少人工巡检频次，降低长期维护成本。
3. 精准预警：实时监测和历史数据分析相结合，有效预防结构失稳。
4. 远程便捷：监测平台支持远程查看，管理者可随时掌握桥梁状态。

十三、应用领域

• 公路桥梁：适用于高速公路和国道上重要桥梁的健康监测。
• 铁路桥梁：实时监控铁路桥梁的结构状况，保障铁路运行安全。
• 跨海大桥：在跨海桥梁中监测风速、腐蚀和结构动态，防范极端天气影响。
• 城市高架桥：城市重要桥梁的长期监测，提升城市桥梁管理水平。
