静力水准仪沉降监测系统是一种用于精确监测地面、建筑物或构筑物沉降及位移的高精度仪器。该系统通过液体相对平衡的原理,连续、自动地测量沉降变化,广泛应用于大坝、桥梁、隧道、地铁、建筑物基础等结构的沉降监控,确保工程安全性和结构稳定性。
2. 监测原理
静力水准仪利用液体静力学原理进行监测。系统由多个静力水准仪相互连接,每个监测点包含测量单元,单元内液体的高度受重力作用保持恒定。仪器通过比较各监测点之间液体高度的变化来确定不同监测点的相对沉降量。
-
液体平衡原理:当监测点之间产生位移或沉降时,液体高度发生微小变化,系统通过高精度传感器检测到这些变化,转换为沉降数据。
-
数据采集与分析:监测数据通过无线传输或有线方式上传至监控中心,进行数据分析,生成沉降趋势图或预警报告,帮助工程人员做出决策。
3. 系统组成
-

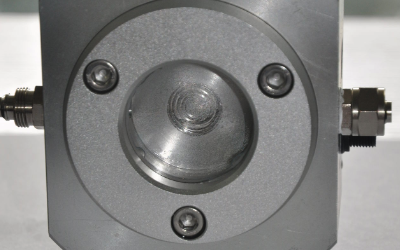

静力水准仪:核心设备,负责监测各个测量点之间的高度差。该设备通常采用高精度压力传感器,能够检测极小的液面高度变化。
-
液体导管系统:各监测点通过导管相互连接,导管内充满液体,液体高度受重力影响保持水平面,确保不同监测点相对位置的高度变化可以被准确感知。
-
数据采集器:该设备用于采集每个监测点的测量数据,支持自动数据采集,并可定时将数据传输到监控中心。
-
无线传输模块:系统配备无线通信模块,将现场监测数据通过GPRS、4G、NB-IoT等方式实时传输至监控平台。
-
中央控制平台:该平台用于接收、分析和存储监测数据,提供可视化展示,包括沉降趋势、报警记录等,方便管理人员实时监控。
-
电源模块:系统可以通过市电、太阳能或蓄电池供电,确保设备能够在不同环境下稳定运行。
4. 系统功能特点
-
高精度监测:静力水准仪能够检测到微米级别的沉降变化,确保在早期阶段就能发现沉降问题。
-
实时监控:系统能够实现全天候的自动化监测,数据实时上传到监控中心,管理人员可以随时掌握结构物的沉降情况。
-
预警功能:根据设定的报警阈值,当监测到沉降量超出安全限度时,系统会自动发出报警,提醒管理人员采取措施,防止事故发生。
-
远程监控:通过无线通信模块,管理者可以远程访问监测系统,实时查看沉降数据,灵活进行远程操作与管理。
-
自动化数据分析:监控平台能够自动生成沉降趋势图、报表等,便于工程人员进行数据分析,判断结构的安全性和稳定性。
-
多点监测与扩展性:系统支持多个监测点同时工作,可以监测大范围的沉降情况。同时,设备支持扩展,能够根据工程需求增加监测点数量。
5. 系统优势
-
非接触式监测:静力水准仪采用非接触式测量方法,不需要与被测对象直接接触,减少了设备的磨损和维护需求,特别适用于长期监测任务。
-
高可靠性与低维护成本:系统设计简单可靠,采用液体静力平衡原理,机械部件少,故障率低,适合长时间稳定运行。
-
灵敏度高:静力水准仪的监测精度可达到亚毫米级,能够及时发现结构物的细微位移,确保工程安全。
-
环境适应性强:设备具备良好的防水、防尘设计,能够适应各种复杂的施工环境和恶劣的气候条件。
-
数据存储与追溯:监控平台具有长期数据存储功能,可以随时调取历史数据,便于后期分析和评估。
6. 应用场景
-
大坝与水库监测:静力水准仪常用于大坝的沉降和位移监测,确保大坝结构稳定,避免因沉降导致的安全隐患。
-
桥梁与隧道监测:在桥梁和隧道建设中,系统用于监控桥墩、隧道的沉降情况,帮助施工方及时了解施工过程中的结构变化,防止超限位移。
-
地铁与地下工程:地铁线路和地下建筑容易受到沉降影响,静力水准仪可以实时监测沉降变化,确保工程安全。
-
高层建筑基础监测:用于监测高层建筑的基础沉降情况,防止建筑物基础不均匀沉降造成结构受损。
-
地质灾害监测:该系统可用于山体滑坡、地面沉降等地质灾害的实时监控,帮助及时发现灾害前兆,预防损失。
