全球导航卫星系统(GNSS)是一种精确监测建筑物和大型结构(如桥梁、隧道和高层建筑)位移与变形的先进技术。通过利用卫星信号,GNSS能够实现对建筑物的高精度位移监测,特别适用于长期监控结构的稳定性及健康状况。
1. GNSS位移和变形监测的原理
GNSS监测建筑物或结构的位移和变形原理基于卫星定位技术,通过接收多个导航卫星的信号,连续测量建筑物上设置的监测点的精确坐标变化。通常,GNSS监测系统包括以下组成部分:
- GNSS接收器与天线:接收从多个卫星传输的信号,并测量监测点的位置坐标。

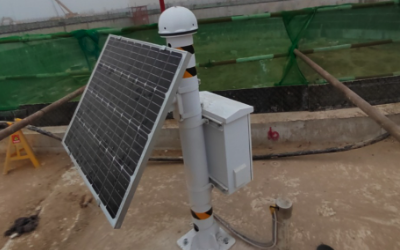

- 基准站和监测站:基准站安装在稳定的、不受结构变形影响的地点,用于提供基准坐标。监测站安装在建筑物或结构的关键位置,通过与基准站的差分定位比较监测点的位移。
- 数据处理与分析系统:将监测数据进行实时分析,计算出位移和变形情况,并生成结构的位移与变形趋势图。
2. 应用场景
GNSS技术在各种结构的变形监测中有广泛应用,主要包括:
1) 高层建筑
高层建筑由于其高度,容易受到地基沉降、风载、地震和建筑物自重等因素的影响,可能发生倾斜或位移。通过在建筑物顶部和关键位置安装GNSS监测站,可以实时监测建筑物的位移与倾斜情况。
-
风载引起的变形:高层建筑在强风作用下会发生晃动或变形,GNSS监测系统能够精确测量建筑物顶端的水平位移和倾斜角度,帮助评估风载对建筑物安全的影响。
-
地基沉降:在地基不均匀沉降或软土基础上建造的高层建筑,随着时间可能会发生不均匀下沉。GNSS技术可以提供长期、精确的监测,确保及时发现不均匀沉降问题。
2) 桥梁
桥梁是常见的需要长期监测的大型结构,尤其是长跨桥梁,其安全性与耐久性容易受到自然条件(风、地震、温度)及交通载荷的影响。
-
水平与垂直位移监测:GNSS监测系统能够精确捕捉桥梁主梁、桥墩等关键部位的水平和垂直位移,帮助管理人员实时了解桥梁在交通荷载和自然灾害中的动态响应。
-
桥梁挠度监测:长跨度桥梁在车辆荷载作用下,可能产生显著的挠度(垂直变形)。GNSS可以监测桥梁挠度的变化趋势,预防因疲劳应力导致的结构损伤。
3) 大坝与隧道
大坝和隧道作为关键的基础设施,其长期稳定性至关重要,尤其是大坝可能受到水压力、地基变形和地震的影响,而隧道则可能受地表变形或地下水位变化影响。
-
大坝位移监测:GNSS监测大坝的水平位移、沉降和变形,可以帮助评估大坝在水压力或地震作用下的结构健康,防止裂缝或位移引发的大坝失稳。
-
隧道变形监测:GNSS能够实时监控隧道在地表变形或地基下沉时的位移变化,预防因地下应力变化引起的结构失效。
3. GNSS监测的优势
-
高精度监测:GNSS技术能够在毫米级精度下监测建筑物或结构的位移和变形,尤其适用于长时间、大范围的结构健康监测。
-
全天候工作:GNSS技术不受天气、时间等外界环境条件的限制,能够进行连续的24小时监测,适合长期监控结构的健康状况。
-
远程监控与实时预警:GNSS系统可以将数据通过无线网络传输到监控中心,实时分析监测点的位移情况,并在发现异常位移或倾斜时,自动发出预警,帮助管理人员迅速采取措施。
-
自动化与智能化:现代GNSS监测系统能够与自动化数据处理软件集成,实现对大量监测数据的实时分析,生成结构健康评估报告,并为管理决策提供依据。
4. 数据处理与变形分析
GNSS监测系统不仅能提供原始位移数据,还可以通过复杂的数据处理算法生成建筑物或结构的变形模型。这些数据可用于:
-
实时变形评估:通过数据分析,计算出结构在不同时间段内的位移和变形情况,帮助确定是否需要进行维护或加固。
-
趋势预测与寿命评估:通过长期数据积累,GNSS监测系统可以分析结构的位移与变形趋势,预测未来可能发生的变化,为结构的维护和加固提供数据支持。
-
应对自然灾害:在地震、风暴等极端自然条件下,GNSS技术可以实时提供建筑物或桥梁的位移和变形情况,帮助判断结构是否受到破坏或是否仍然安全使用。
5. GNSS监测的挑战
虽然GNSS技术具有许多优势,但在实际应用中也面临一些挑战:
-
多路径效应:在城市高层建筑群中,卫星信号可能受到反射和多路径干扰,导致定位精度下降。为了解决这一问题,通常需要结合其他传感器如倾角计或全站仪进行辅助监测。
-
数据处理的复杂性:GNSS监测产生的数据量庞大,需要高效的数据处理算法和强大的计算能力,确保实时获取准确的位移和变形信息。
