1. 概述

    大坝是防洪、供水和水力发电等重要功能的关键设施，其安全性对下游区域的民众和财产至关重要。随着气候变化导致的极端天气增多，大坝的安全性面临挑战。因此，实时监测大坝的健康状况变得尤为重要。本文设计了一套大坝位移、渗压、渗流洪灾在线监测系统，旨在提供准确、及时的监测数据，从而确保大坝的安全运行。

2. 需求分析

系统需求：

• 位移监测：持续跟踪大坝结构的位移变化，包括水平和垂直方向，预防结构变形导致的隐患。
• 渗压监测：检测大坝内部及坝基的渗透压力，防止渗透压力过高导致的坝体失稳。
• 渗流监测：监测渗流量的变化，识别潜在的渗漏风险，确保大坝的结构完整性。
• 洪灾预警：结合气象预报和实时水文数据，预测潜在的洪水风险，并提前预警。
• 数据存储和分析：记录和存储监测数据，支持数据分析和趋势预测，为大坝安全管理提供决策依据。
• 自动报警机制：当监测数据超出设定安全范围时，自动触发报警，及时通知相关人员。

3. 系统功能设计

该监测系统通过整合位移、渗压、渗流监测设备和洪灾预警模块，实现对大坝的全面监控和管理。

3.1 位移监测

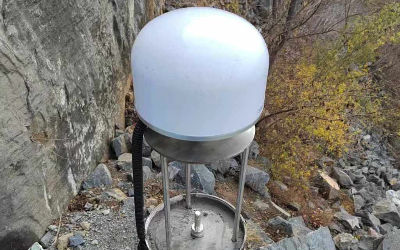

• 设备选择：使用高精度的GNSS设备、全站仪和倾角传感器，监测大坝表面的位移变化。
• 监测区域：在坝体、坝顶、坝肩及坝基设置监测点，覆盖关键部位。
• 数据更新：按设定的时间间隔（如每小时）采集和更新位移数据，以掌握大坝变形趋势。

3.2 渗压监测

• 渗压传感器：布设在大坝内部和坝基的渗压计，用于监测不同深度的渗透压力。
• 关键位置布设：传感器重点布置在易渗漏的区域，如坝基、坝体接缝和裂缝处。
• 实时监控：连续监测渗压变化，通过无线方式传输至监控中心。

3.3 渗流监测

• 渗流计：安装在大坝排水系统和下游的集水井内，测量渗流量。
• 光纤监测：沿坝基布设光纤传感器，监控渗流引起的温度变化，检测渗漏位置。
• 数据分析：定期分析渗流数据，评估大坝渗漏情况和渗流路径。

3.4 洪灾预警

• 气象数据整合：引入气象站数据，监测降雨量、气温等参数，辅助预测洪水风险。
• 水文监测：实时监测上游和下游的水位、水流速等信息，评估洪水可能性。
• 预警模型：基于大坝历史数据和预警算法，自动计算洪水发生概率。

3.5 数据管理与分析

• 数据收集与传输：通过物联网技术将各类传感器的数据实时传输至中央系统。
• 数据分析与处理：综合处理位移、渗压、渗流和气象数据，识别潜在的安全隐患。
• 数据可视化：通过图表和仪表盘展示监测数据，提供直观的安全状况概览。

3.6 报警系统

• 安全阈值设定：根据大坝设计标准，设置不同监测参数的安全限值。
• 自动报警：当数据超出安全阈值时，系统自动发出声光报警，并通过短信或邮件通知管理人员。
• 应急响应建议：根据报警情况，提供相应的应急处理预案。

4. 技术实现

4.1 硬件架构：

• GNSS接收机：高精度定位设备，用于监测大坝的位移变化。
• 渗压传感器：适用于各种水文环境的高灵敏度渗压传感器。
• 光纤传感器：高精度温度传感器，监测渗流引起的温度变化。
• 气象站：包含温度、湿度、降雨量等监测模块，为洪水预测提供数据支持。

4.2 软件系统：

• 数据采集模块：采用无线通信方式（如LoRa、NB-IoT、4G/5G），确保数据的实时性和可靠性。
• 数据处理平台：集成多个数据源，进行统一的分析处理，识别异常情况。
• 用户界面：提供实时监测界面，显示大坝健康状态，支持历史数据查询。

4.3 通信网络：

• 无线网络：采用高稳定性的无线通信网络，保证数据传输的连续性。
• 数据加密技术：保护数据在传输过程中的安全，防止数据被篡改或泄露。

5. 系统部署与维护

5.1 部署步骤：

1. 现场勘察：确定监测点位置，确保关键区域得到有效覆盖。
2. 设备安装：根据方案在大坝关键部位安装传感器和监测设备。
3. 系统调试：测试设备的运行状况和数据传输质量，确保系统稳定可靠。
4. 人员培训：培训操作和维护人员，熟悉系统操作流程和维护方法。

5.2 维护措施：

• 定期巡检：每季度对设备进行巡检，确保监测设备的正常运行。
• 传感器校准：定期对传感器进行校准，确保测量精度和数据可靠性。
• 系统升级：定期升级软件系统，增强数据处理能力和系统安全性。

6. 应用场景与效益

• 大坝安全监控：通过实时监测位移、渗压和渗流情况，及时发现隐患，预防大坝失事。
• 洪灾预警与防范：基于气象和水文数据分析，提前预测洪水风险，减小灾害影响。
• 渗漏控制与治理：渗压和渗流数据提供渗漏点定位和分析，为大坝维护提供科学依据。
• 长期健康评估：历史数据分析支持大坝安全评估和维护策略优化，提高大坝的使用寿命。

7. 数据分析与智能管理

• 实时监控与报警：通过数据监控平台实时跟踪各项指标，异常情况下自动触发报警。
• 趋势分析：利用历史监测数据分析位移、渗压和渗流的长期变化趋势，为大坝安全管理提供支持。
• 智能决策：结合大数据分析和机器学习模型，优化大坝的安全监测和维护策略，提升应急响应能力。

8. 结论

大坝位移、渗压、渗流洪灾在线监测系统是大坝安全管理的重要工具。通过集成高精度的监测设备和先进的数据分析技术，该系统可以有效地检测大坝的健康状态，及时发现潜在隐患，提供科学的预警和决策支持。未来，进一步引入人工智能和大数据技术，将大幅提高系统的智能化和自动化水平，为大坝的长期安全运行提供坚实保障。
