大坝边坡位移测斜仪应用
时间:2024-08-30
涉川
1. 背景及需求分析
大坝边坡的稳定性直接关系到大坝的安全和周边地区的生态环境。随着时间的推移和自然环境的变化(如降雨、洪水、地震等),大坝边坡可能会出现位移、滑坡或沉降等地质灾害。因此,实时监测大坝边坡位移情况,提前发现潜在的危险,并采取预防措施,至关重要。
主要需求:
- 实时监测:能够连续、实时地监测大坝边坡的位移情况。
- 高精度测量:提供高精度的位移数据,检测微小的边坡变化。
- 远程监控:支持远程查看和管理位移监测数据,便于管理和决策。
- 自动报警:在位移超出安全阈值时,自动触发报警,通知相关人员。
- 长期数据记录与分析:记录历史位移数据,分析边坡变化趋势,为大坝维护提供科学依据。
2. 解决需求
大坝边坡位移测斜仪可以通过高精度传感器实时监测边坡位移情况,结合数据采集与传输系统,实现远程监控和自动报警功能,为大坝安全管理提供有效支持。
2.1 监测设备与功能
- 测斜仪:用于测量边坡内部的位移变化。通常由多个高精度倾斜传感器组成,这些传感器安装在监测管中,通过检测管的弯曲变化来计算边坡位移。
- 数据采集模块:负责收集测斜仪传感器的数据,并将其处理为可用的位移信息。
- 数据传输模块:通过无线通信技术(如Wi-Fi、LoRa、4G/5G)将位移数据传输至中央监控系统或云平台,实现远程数据访问。
- 供电系统:采用太阳能电池或电池组供电,确保设备在远程、恶劣环境中的长期稳定运行。
2.2 数据采集与传输
- 数据采集:测斜仪传感器实时采集边坡位移数据,数据采集模块对数据进行初步处理和存储。
- 数据传输:通过无线通信模块,将位移数据传输到中央监控系统或云平台。确保数据传输的稳定性和实时性。
- 数据存储:在中央监控系统或云平台中,数据长期存储,支持历史数据查询和分析。
2.3 数据处理与分析
- 数据处理系统:在中央监控系统或云平台中,运行数据处理软件,对采集到的位移数据进行分析,识别边坡的位移变化。
- 趋势分析与预测:利用位移数据进行趋势分析,预测潜在的滑坡或沉降风险,提供预警信息。
- 数据报告生成:生成位移监测报告,包括位移趋势图表、异常情况分析等,为大坝管理人员提供参考。
2.4 可视化界面
- 实时监控:通过可视化界面展示边坡位移的实时数据,提供直观的监测信息。
- 历史数据分析:支持历史位移数据的查询和分析,生成趋势图表。
- 报警信息展示:显示报警事件的详细信息,包括报警时间、位移量和预警级别。
3. 方案设计
- 设备选型:选择高精度的测斜仪传感器,确保测量精度和设备的耐用性。
- 系统架构:设计系统架构,包括测斜仪、数据采集模块、数据传输模块、中央监控系统和可视化界面。
- 数据处理算法:采用适当的数据处理算法和模型,对位移数据进行实时处理和趋势分析。
4. 技术实现
- 硬件实现:根据方案选择合适的测斜仪传感器和数据采集模块,搭建数据传输系统,确保设备的稳定运行。
- 软件开发:开发数据处理软件和可视化界面,包括实时数据处理、存储、预警系统和远程访问功能。
- 通信技术:采用无线通信技术,如LoRa、4G/5G,确保数据传输的稳定性和实时性。
5. 功能说明
- 实时监测:24小时连续监测大坝边坡的位移情况,提供位移变化信息。
- 高精度测量:精确检测微小的边坡位移,测量精度可达毫米级。
- 自动数据记录:记录位移数据,支持长期数据存储和查询。
- 预警与报警:当位移超过设定的安全阈值时,自动发出报警信号,通知相关人员。
- 远程监控:支持远程查看位移监测数据,用户可以随时了解边坡稳定情况。
- 数据分析与报告生成:分析位移数据,生成趋势预测报告,为大坝维护提供科学依据。
6. 设备参数
- 测斜仪传感器:测量精度±0.01°,量程±30°。
- 数据采集模块:采集频率1次/分钟,可存储7天数据。
- 数据传输距离:无线传输距离可达10公里,支持Wi-Fi、LoRa、4G/5G通信方式。
- 供电系统:太阳能电池板功率20W,内置锂电池容量20000mAh,支持连续阴雨天工作7天。
- 报警系统:声光报警器,报警声强度≥85dB,视觉信号亮度≥1000流明。
7. 系统部署
- 现场勘查:对大坝边坡进行勘查,确定测斜仪的安装位置和监测深度。
- 设备安装:在边坡内布设测斜仪监测管,安装传感器、数据采集模块和通信模块,确保覆盖关键监测区域。
- 系统调试:进行设备调试和系统测试,确保数据采集、传输和处理功能正常。
- 培训与维护:对操作人员进行系统使用培训,定期检查设备状态,进行维护和升级。
8. 系统集成
- 硬件集成:将测斜仪、数据采集模块和通信模块集成到一个完整的监测系统中,确保各组件协同工作。
- 软件集成:将数据处理软件与可视化界面集成,实现位移数据的实时监控、预警和展示。
- 通信集成:确保无线通信模块与中央监控系统的稳定连接,支持远程数据访问。
9. 应用原理
大坝边坡位移测斜仪通过埋设在边坡内部的高精度传感器,实时检测边坡的位移变化。传感器采集到的位移数据通过数据采集模块进行处理,并通过无线通信模块传输至中央监控系统。中央系统对数据进行分析,识别边坡位移变化,生成预警信息。通过可视化界面,用户可以实时查看位移监测数据和报警信息,从而及时采取预防措施,确保大坝安全。
10. 使用场景
- 大坝边坡监测:对水库、拦河坝等大坝边坡进行长期稳定监测,预防滑坡、沉降等地质灾害。
- 矿山边坡监测:在露天矿山的边坡区域布设测斜仪,实时监控边坡稳定情况,保障矿山作业安全。
- 建筑物基坑监测:在大型建筑物的基坑周边部署测斜仪,监测基坑开挖对周围土体的影响,预防地基不均匀沉降。

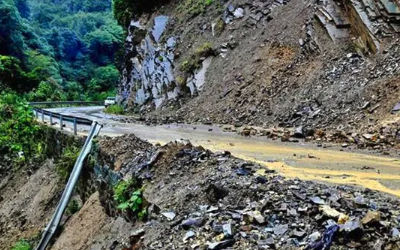

- 山体滑坡监测:在易发生滑坡的山体部署测斜仪,实时监测山体稳定性,及时预警滑坡灾害。
- 隧道周边土体监测:在隧道施工区域布设测斜仪,监控隧道周边土体的位移变化,确保隧道施工安全。
