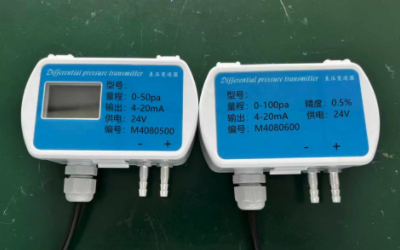

差压变送传感器是一种用于测量两个点之间的压力差并将其转换为电信号的设备。它广泛应用于工业过程控制、流量测量、过滤器监测、气体和液体压力监测等领域。差压变送传感器能够提供精准的压力差测量,从而帮助监测和调节过程中的各类参数。
1. 工作原理
差压变送传感器的基本工作原理包括以下几个步骤:
-
压力感应:传感器的两个压力入口分别连接到测量系统中的两个点,分别感应两个点的压力。
-
压力差计算:传感器内部的测量元件(如压力传感器芯片)通过测量两个点的压力,计算出它们之间的压力差。
-
信号转换:计算出的压力差通过传感器内部的电路转换为标准的电信号(如4-20mA、0-10V、数字信号等)。
-
信号输出:转换后的电信号通过输出接口传输到控制系统或数据采集系统,用于进一步处理和显示。
2. 系统构成
-
差压传感器:用于测量两个点之间的压力差。常见类型包括:
- 应变片式传感器:使用应变片测量压力引起的变形,适用于大多数应用。
- 压电式传感器:利用压电效应测量压力变化,适用于高频或快速变化的压力测量。
- 电容式传感器:通过电容变化测量压力差,适用于高精度测量。
-
信号调理电路:对传感器输出的信号进行调理,包括放大、滤波、线性化等。
-
输出接口:将处理后的电信号输出到控制系统。常见输出接口包括:
- 模拟输出:如4-20mA、0-10V。
- 数字输出:如I2C、SPI、RS485等。
-
电源系统:为传感器和信号调理电路提供电力,通常包括电池、外部电源或电源适配器。
3. 优点
-
高精度:提供精确的压力差测量,适用于需要高精度的应用场景。
-
稳定性:具有良好的长期稳定性,能够在各种环境条件下稳定工作。
-
广泛应用:可用于测量气体和液体的压力差,适用范围广泛。
-
实时监测:能够实时提供压力差数据,支持过程控制和报警功能。
4. 应用场景
-
工业过程控制:监测和控制工业过程中的压力差,如反应釜、管道系统、过滤器等。
-
流量测量:通过测量管道两端的压力差来计算流量,广泛应用于液体和气体流量测量。
-
过滤器监测:监测过滤器的压力差,判断过滤器的堵塞情况,进行维护或更换。
-
气体和液体压力监测:监测气体和液体系统中的压力差,确保系统的安全运行。
-
HVAC系统:监测暖通空调系统中的风压差,优化系统性能和能效。
5. 技术挑战与解决方案
-
精度与稳定性:确保传感器的高精度和长期稳定性。选择高质量的传感器,并进行定期校准和维护。
-
环境适应性:传感器需要在不同环境条件下稳定工作(如温度、湿度、化学腐蚀等)。使用适当的保护措施和耐环境干扰的材料可以解决这一问题。
-
信号干扰:传感器输出信号可能受到电磁干扰。使用屏蔽电缆和滤波器可以减少干扰,提高信号质量。
-
安装与维护:传感器的安装需要准确,并且需要定期维护。提供详细的安装和维护指南,并定期检查设备状态可以提高系统的可靠性。
6. 未来发展方向
-
智能化:结合人工智能和机器学习技术,对压力差数据进行智能分析和预测,提供智能预警和故障诊断。
-
无线技术:发展无线传感器技术,实现无缝的数据传输,减少布线复杂性。
-
集成化:将差压变送器与其他传感器和监控系统集成,提供综合数据分析和监测解决方案。
-
高精度与高频响应:开发更高精度和高频响应的传感器,满足对快速变化和极端条件的需求。
差压变送传感器通过精确测量压力差并将其转换为电信号,为工业过程控制、流量测量、过滤器监测等应用提供了关键支持。通过不断的技术创新和优化,这些传感器将能够更好地满足各种应用需求,提高系统的可靠性和效率。
