马路塌方路基沉陷监测系统
时间:2024-08-16
涉川
马路塌方(或称路基沉陷)是指道路表面或地下结构突然发生塌陷,形成坑洞或裂缝,严重时可能导致交通事故或设施损坏。为了预防和监测马路塌方,通常需要综合考虑多种因素并采用一系列监测技术和措施。
1. 塌方原因分析
- 地下水位变化:地下水位的升高或降低可能引起土体的软化或坍塌。
- 排水系统故障:排水系统堵塞或损坏会导致地基土壤被水侵蚀,导致塌方。
- 地质条件:软土地基、沉积层厚度变化、地质断层等因素可能导致道路塌陷风险增大。
- 施工影响:地下工程施工(如隧道挖掘、管道铺设)可能扰动土层,引发塌方。
- 交通荷载:重型车辆长期行驶可能引发路基土壤压缩或失稳。

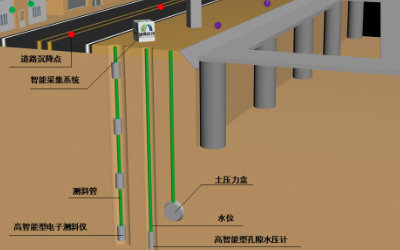

2. 监测系统设计
- 地质勘察与风险评估:在马路施工前,应进行详细的地质勘察,评估潜在的塌方风险。对于已有的道路,应定期进行检查,识别可能的风险区域。
- 监测点布置:根据风险评估结果,在高风险区域布置监测点,覆盖道路表面及地下结构。
3. 监测技术与设备
-
地下水位监测:
- 地下水位传感器:埋设在道路地下,监测地下水位的变化。特别是在多雨季节和地下水位较高的地区,这项监测非常重要。
-
地表沉降监测:
- GNSS监测:使用高精度GNSS设备实时监测道路表面的垂直位移,检测微小的沉降变化。
- 静力水准仪:用于检测道路多个点之间的高度差异,监测地基沉降。
-
倾角仪监测:
- 倾角仪:安装在路基或道路结构的关键位置,实时监测道路的倾斜角度变化,间接反映潜在的沉降或塌方。
-
地声监测:
- 地声传感器:用于捕捉道路下方土体的微小活动,如土体位移或裂缝扩展,提供塌方前兆信息。
-
雷达监测:
- 地面雷达探测:利用合成孔径雷达(SAR)技术对道路表面进行成像,检测微小的地表位移,识别潜在的沉降区。
-
管道监测:
- 管道检测仪:对地下排水管道和供水管道进行定期检查,识别渗漏、堵塞等问题,防止因管道故障引发塌方。
4. 数据采集与分析
- 实时数据采集:通过上述监测设备实时采集道路沉降、地下水位、倾斜等数据。
- 数据传输:利用无线通信技术(如4G/5G、LoRa)将数据传输至监控中心。
- 数据分析与预警:利用专业软件对数据进行分析,识别异常情况。当数据超过预设阈值时,系统自动发出预警。
5. 预警与应急响应
- 预警系统:当监测数据出现异常,或道路出现明显沉降迹象时,系统会触发预警,通知相关部门采取行动(如交通管制、人员疏散)。
- 应急预案:制定道路塌方应急预案,明确各部门职责,确保在塌方发生时能够迅速响应,减少损失。
6. 定期检查与维护
- 设备维护:定期检查和校准监测设备,确保其正常运行。
- 道路检查:定期对道路表面和地下结构进行物理检查,如通过探地雷达(GPR)扫描识别潜在空洞或裂缝。
- 排水系统维护:定期清理和检查排水系统,防止堵塞或渗漏引发道路塌方。
7. 案例应用
- 城市主干道:在城市主干道上布置监测系统,监测因交通荷载和地下施工引发的潜在塌方风险。
- 高架桥和隧道入口:对高架桥和隧道入口区域进行重点监测,防止因结构失稳或地基沉降引发的塌方。
- 山体道路:在易受滑坡和泥石流影响的山区道路,布置滑坡和沉降监测设备,确保道路安全。
