智能孢子捕捉仪

1.1 产品概述随着科技发展，传统的检测孢子工艺的已经不能适应现代农业领域的发展需求，因此具有现代化孢子检测的智能系统应运而生。我司推出了一款符合GB/T 24689.3-2009植物保护

产品概述

随着科技发展，传统的检测孢子工艺的已经不能适应现代农业领域的发展需求，因此具有现代化孢子检测的智能系统应运而生。
我司推出了一款符合GB/T 24689.3-2009植物保护孢子监测系统，同时兼容ATCSP病虫测防系统。智能孢子监测系统包括智能孢子检测仪和智能孢子分析仪两种型号的设备。智能孢子分析仪配有专业百倍光学放大显微镜，可定时清晰拍摄孢子图片，远程上传至系统平台，便于实时查看田间孢子情况；采用精度限位技术、自动智能化聚焦技术、无线传输控制技术等高科技手段，全天候实时采集分析孢子数据，节省时间，更加人性化；同时实现了农业病菌孢子浓度测试数字化，是监测通过互联网及时了解病害的发生、发展情况以及病害分布区域，及时预防农业病害的发生和蔓延。

产品功能特点

我司研发设计的孢子监测系统，克服了传统孢子监测工艺的不足，具有以下功能，如表格所示：

产品名称	孢子捕捉仪	孢子分析仪
配置介绍	抽气装置：能主动抽取空气气流进入机体内部	抽气装置：能主动抽取空气气流进入机体内部
	无	传动装置：转盘驱动，系统具有自动提醒装置
	太阳能供电装置：方便野外添加部署	太阳能供电装置：方便野外添加部署
	无	拍照装置：采用光学百倍显微成像系统，自动分析，自动拍照，可设定时间段
	无	传输装置：采用以太网/4G等传输方式，将数据传输至云端平台
功能介绍	24小时无间断自动捕捉病菌孢子，无显微拍照上传、系统报警等功能	24小时无间断自动捕捉病菌孢子高清显微拍照，照片自动选取并上传；系统具有筛选优质图片的功能，自动选取清晰度高的照片上传至云服务器；可连续、定时可调工作；可以固定在测报区域内，定点观察特定区域孢子种类和数量

检测原理

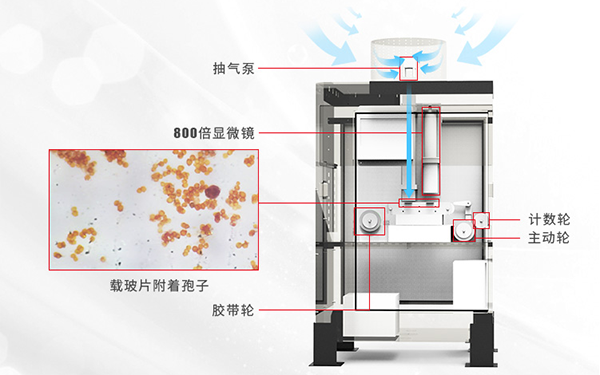

孢子检测仪通过送风口使空气中的孢子通过空气采集系统使孢子落在载玻片上，传动采集系统已经采集好的孢子收集位置移动到显微镜下的时候，微生物观察系统开始运行，将检测数据显示在屏幕上并上传云端。如图所示：

产品参数

参数名称	参数内容
供电方式	直流12V 25Ah的胶体蓄电池
集气口风速	0.3～5 m/s
载玻片规格	76.225.41-1.2mm（7101型载玻片适用）
绝缘电阻	≥2.5MΩ（漏电保护）
使用寿命	5年
太阳能板	40W方形单晶硅（选配）
显微镜规格	800万
工作温度环境	0-40℃
工作湿度环境	0-95%（相对湿度）、无凝结
孢子捕捉仪尺寸	410x670x1780mm

应用领域

我司设计研发的孢子监测系统，可以检测植物的疫病、锈病、腐病、霉病、白粉病、叶斑病等，如图所示：

硬件连接

设备安装前检查

安装设备前请检查设备清单：

名称	数量
孢子柜体	1套
配件	若干
保修卡/合格证	1份

产品外观

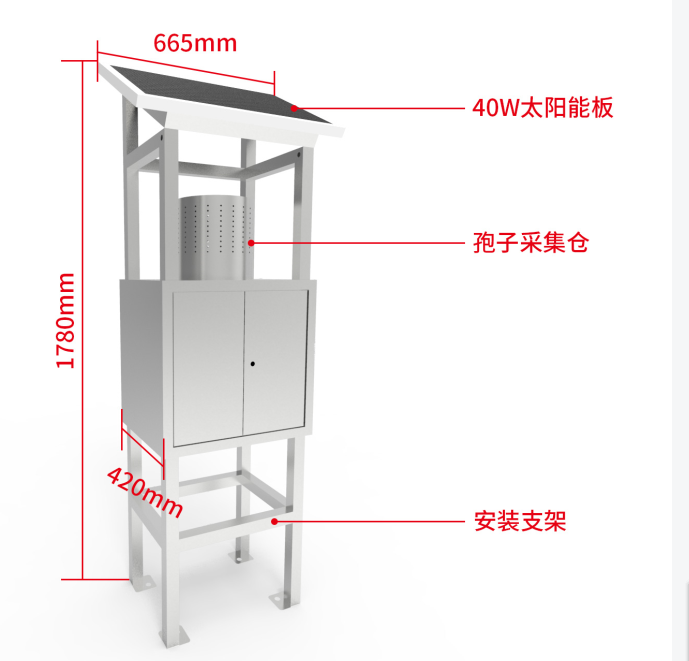

下图是产品的尺寸以及部件结构说明图，如图所示：

图1. 捕捉仪

安装和使用说明

2.3.1 安装步骤
（1）选择好孢子检测柜体安装位置，再根据底座固定尺寸进行打孔。
（2）将孢子检测柜体下面的四角抬高焊脚的4个膨胀螺丝孔位对应好。
（3）使用我司配送的膨胀螺丝固定孢子检测柜体下面的4个孔位即可
2.3.2 使用说明
首先关掉电源开关，打开仪器柜门，用户有两种选择：

自动模式，使用PET静电膜作为载体

（1）孢子进入仓内就会附着于PET静电膜上，移动到指定位置。
（2）相机进行拍摄，将孢子图片展示于屏幕上。
（3）同时通过4G上报至平台，分析孢子种类及数量。
（4）当需要更换PET静电膜时，将静电膜放到滚筒上即可。

手动模式，将载玻片作为载体

（1）载玻片须涂凡士林，轻放置于通风口下方的载玻器。
（2）收集孢子后，须手动放置于摄像头下方的载玻器处，摄像头进行拍照上传。

注意事项

（1）孢子检测柜体安装位置应选择平坦硬质水泥浇筑高台地面，保证安装位置的平整，不应有倾斜
（2）避免在高温或者零下温度地带安装使用
（3）尽量远离大功率干扰设备，以免影响设备的正常运行工作,如变频器/电机等
