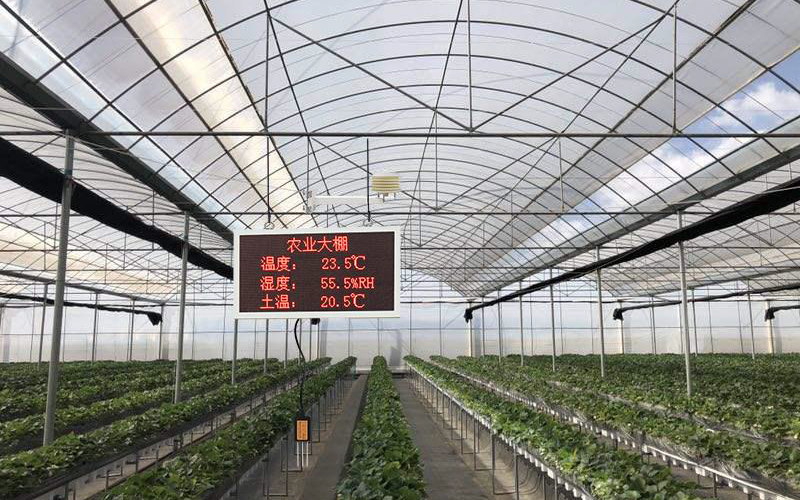

大棚环境监控显示系统设备具有 1 路 ModBus-RTU 主站接口(可通过此接口连接我司 485 变送器:1 路空气温湿度,1 路土壤温度+水 分,1 路土壤 EC+PH,1 路二氧化碳,1 路光照,一路氮磷钾,2 路继电器输出(选配); 该设备可通过 GPRS 方式将数据上传值监控软件平台,同时该监控主机还带有 1 路 ModBus-RTU 从站接口也可将数据通过 485 通信的方式上传至客户的监控软件或 PLC 组态 屏等;该主机还能外接 1 路 LED 屏显示(点阵数 96*48)。
功能特点
-
具有1路ModBus-RTU主站接口可接入我司485变送器:土壤温度水分、土壤EC、PH、光照、CO2、氮磷钾、等变送器。
-
选配2路继电器输出,可做远程手动控制。
-
1路多功能GPRS通信接口,只需插入一张手机卡便可将数据上传至远端监控软件平台。
-
具有1路ModBus-RTU从站接口,可外接用户自己的监控主机、PLC、组态屏或组态软件,还可用作外接 192*96 的室外屏(选配)。
-
可外接1路室外LED单色显示屏,点阵96*48。
-
不带LED屏显示时,可搭配太阳能电池板和蓄电池,用于野外测量,解决供电问题
- 设备唯一8位地址,易于管理识别,可搭配我司提供的多种软件平台。
技术参数
参数名称 |
范围或接口 |
说明 |
供电 |
外部电源供电 |
220V AC 交流电 |
太阳能供电 |
配套我司太阳能电池板和蓄电池 (太阳能电池板 35W,蓄电池续航时间 7 天左右) |
|
数据上传接口 |
GPRS 无线 |
通过 GPRS 方式上传数据 |
4G |
通过 4G 方式上传数据 |
|
ModBus-RTU 从站接 口 |
支持外部设备通过 ModBus-RTU 协议问 询监控主机中的数据。 |
|
数据采集通信接口 |
主 RS485 接口 |
能够采集 485 接口的变送器的数据,最长 通信距离≥1500 米 |
点阵 LED 屏显示 接口 |
LED 屏显示接口 |
默认搭配 96*48 点阵的室外屏 |
2 路继电器输出 (选配) |
继电器干接点输出 |
继电器容量:250VAC/30VDC 5A 可用作远程控制 |
