智能施肥系统水肥一体机系统结构包包括：控制柜、触摸屏控制系统、混肥硬件设备系统、无线采集控制系统。支持pc端以及微信端实施查看数据以及控制前端设备；水肥一体化智能灌溉系统可以帮助生产者很方便的实现自动的水肥一体化管理。系统由上位机软件系统、区域控制柜、分路控制器、变送器、数据采集终端组成。通过与供水系统有机结合，实现智能化控制。可实现智能化监测、控制灌溉中的供水时间、施肥浓度以及供水量。变送器（土壤水分变送器、流量变送器等）将实时监测的灌溉状况，当灌区土壤湿度达到预 先设定的下限值时，电磁阀可以自动开启，当监测的土壤含水量及液位达到预设的灌水定额后，可以自动关闭电磁阀系统。可根据时间段调度整个灌区电磁阀的轮流 工作，并手动控制灌溉和采集墒情。整个系统可协调工作实施轮灌，充分提高灌溉用水效率，实现节水、节电，减少劳动强度，降低人力投入成本。

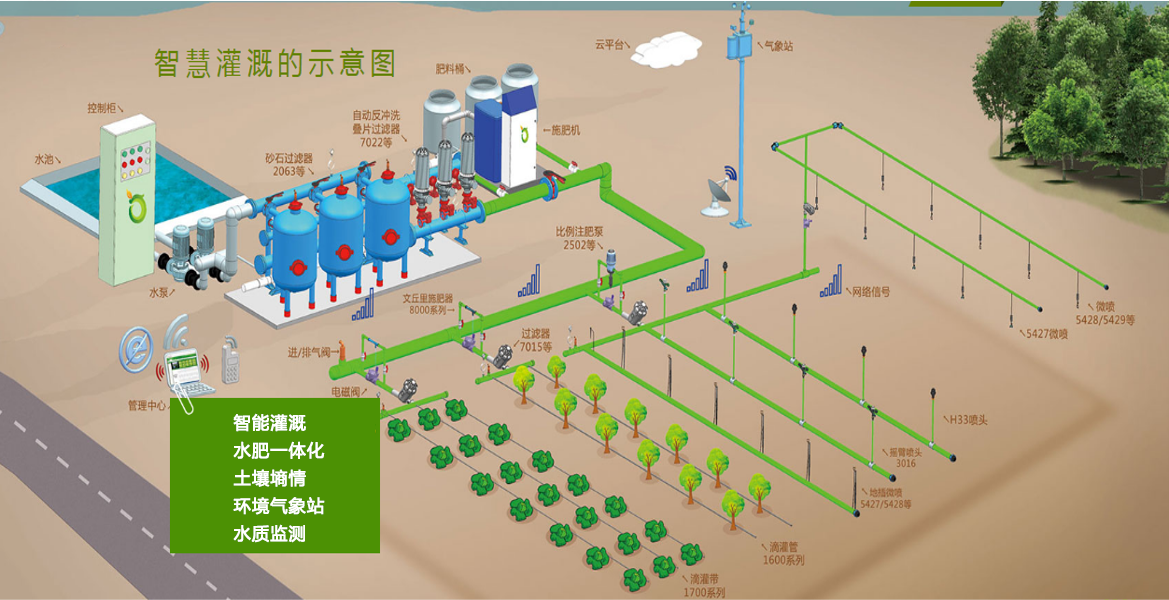

施肥系统原理由灌溉系统和肥料溶液混合系统两部分组成。灌溉系统主要由灌溉泵、稳压阀、控制器、过滤器、田间灌溉管网以及灌溉电磁阀构成。肥料溶液混合系统由控制器、肥料灌、施肥器、电磁阀、传感器以及混合罐、混合泵组成。



     测控保护装置包括水表、压力表、止回阀、空气阀、减压阀等。减压阀是保持阀门下游的压力一致；空气阀是灌溉系统中不可缺少的保护性设备之一，它通过排出或向系统中补充空气，从而消除因空气对系统造成的各种不利影响；止回阀是防止介质倒流的阀门。检测装置最基本的是EC/pH检测，在整个配肥过程中，肥液EC和pH的控制对于作物来说是至关重要的，否则达不到施肥效果，因此，系统需要实时监测EC/pH的变化，并及时通过调配水肥比例和注酸通道对EC/pH进行有效控制；除EC/pH检测外，肥料罐（池）及混肥罐液位的实时变化、管道压力、流量等参数也需要进行检测，以保证整个系统的正常、稳定工作。

项目	内容
控制方式	·时间控制：设定时间灌溉 ·肥水比例：设定流量比例来控制水肥比 ·外部信号控制：土壤湿度控制水泵开关 ·无线控制：无线采集传感器值及控制
电磁阀（区间数）	·共分为6个区间（可扩展）
系统特征	·肥料控制：肥料供应量百分比来控制 ·流量控制：根据各个大棚内流量传感器的值判断阀门状态 ·可选择施肥或者直接灌溉 ·灌溉使用原灌溉网络的压力不需要加压泵 ·报警及停止：超出压力上限值时发出报警及停止运行 ·报警及停止：超出土湿上限值时发出报警及停止运行 ·一键灌水：紧急灌水（手动灌水） ·临时停止：一键停止运行功能 ·灌溉区域阀门采集使用无线传输节约拉线成本
硬件特征	·液晶触摸屏显示 ·耐腐蚀材料及配件 ·控制柜
